Утвержден тип средства измерения
Внесен в Госреестр РФ под №45397-10
Внесен в Госреестр Казахстана
Плотномеры ПДУ-МГ4 «Удар» и ПДУ-МГ4.01 «Удар» предназначены для определения динамического модуля упругости грунтов и оснований дорог по методу штампа, имитирующему проезд автомобиля по дорожному покрытию.

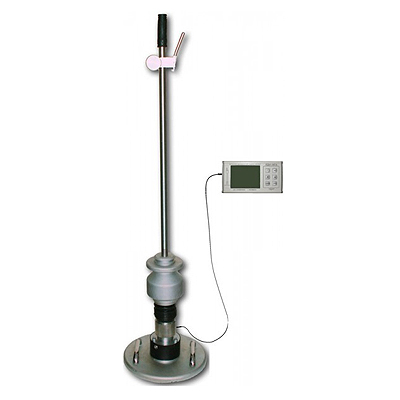

Плотномеры состоят из нагрузочной плиты, с закрепленными на ней тензодатчиком силы, акселерометром и упругим элементом, штанги с грузом и электронного блока.
Плотномер ПДУ-МГ4 «Удар» имеет нагрузочную плиту увеличенного диаметра (300 мм) при массе падающего гру-за 10 кг, что позволяет применять плотномер на крупноблочных и щебеночных основаниях.
Плотномер ПДУ-МГ4.01 «Удар» имеет массу падающего груза 5 кг и диаметр нагрузочной плиты 200 мм.
Параметры силового взаимодействия нагрузочной плиты с контролируемым основанием поступают в электронный блок и обрабатываются микроконтроллером.
Результаты испытания (модуль упругости, нагрузка и деформация) отображаются на графическом дисплее и автоматически архивируются.
Плотномеры снабжены функцией связи с ПК с возможностью последующей обработки данных и распечатки протокола испытаний.
Технические характеристики
Наименование характеристик
ПДУ-МГ4 «Удар»
ПДУ-МГ4.01 «Удар»
Диапазон измерения модуля упругости, МН/м2
5…370
5…300
Основная погрешность измерения модуля упругости, %, не более
5
Диапазон измерения силы, кН
0…20
0…4
Основная погрешность измерения силы, Н, не более
±(0,01F+20), где F – измеренная сила
Диапазон измерения перемещения, мм
0…9
Основная погрешность измерения перемещения, мкм, не более
±(0,03L+10), где L – измеренное перемещение
Высота падения груза, мм
850
Напряжение питания (2 элемента AALR), В
3
Габаритные размеры, (высота), м
1,3
Диаметр нагрузочной плиты, мм
300
200
Масса, кг
27
16
Комплект поставки
Плотномер с электронным блоком, USB кабель связи с ПК, CD с программным обеспечением, руководство по эксплуатации, упаковочная тара.
Гарантия 12 месяцев. Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
