Измеритель прочности бетона ИПС-МГ4.04 предназначен для оперативного неразрушающего контроля прочности и однородности бетона и раствора методом ударного импульса по ГОСТ 22690.
Область применения прибора - определение прочности бетона, раствора на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений. Приборы могут применяться для контроля прочности кирпича и строительной керамики.
В отличие от аналогов, прибор снабжен:
- устройством ввода коэффициента совпадения Кс для оперативного уточнения базовых градуировочных характеристик в соответствии с Приложением № 9 ГОСТ 22690;
- устройством маркировки измерений типом контролируемого изделия (балка, плита, ферма и т.д.);
- функцией исключения ошибочного промежуточного значения.
Прибор имеют энергонезависимую память, режим передачи данных на компьютер через USB-порт и снабжен устройством ввода в программное устройство индивидуальных градуировочных зависимостей, установленных пользователем.
Измерение прочности бетона заключается в нанесении на контролируемом участке изделия серии до 15 ударов, электронный блок по параметрам ударного импульса, поступающим от склерометра, оценивает твердость и упругопластические свойства испытываемого материала, преобразует параметр импульса в прочность и вычисляет соответствующий класс бетона.
Алгоритм обработки результатов измерений включает:
- усреднение промежуточных значений;
- сравнение каждого промежуточного значения со средним, с последующей отбраковкой анормальных значений;
- усреднение оставшихся после отбраковки промежуточных значений;
- индикацию и запись в память конечного значения прочности и класса бетона.

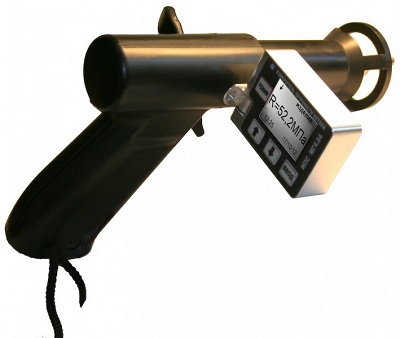

В приборе ИПС-МГ4.04 электронный блок закреплен на корпусе склерометра с возможностью поворота на 90° относительно его продольной оси. Данный измеритель прочности бетона оснащен устройством автоматического определения направления удара, имеет функцию просмотра промежуточных значений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЕЙ ПРОЧНОСТИ БЕТОНА
| Наименование характеристик |
ИПС-МГ4.04 |
| Диапазон измерения прочности, МПа |
3...100 |
| Пределы допускаемой относительной погрешности измерения прочности, % |
± 8 |
| Объем архивируемой информации, значений |
16000 |
| Количество индивидуальных градуировочных зависимостей, шт. |
9 |
| Количество базовых градуировочных зависимостей, шт. |
1 |
| Габаритные размеры, мм: |
| - электронного блока |
– |
| - склерометра |
180х135х120 |
| Масса, кг, не более |
0,5 |
КОМПЛЕКТ ПОСТАВКИ
Электронный блок, склерометр, контрольный образец, кабель связи с компьютером, CD с программным обеспечением, кейс, ремень, руководство по эксплуатации, паспорт.
Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
|
