Измеритель морозостойкости бетона дилатометрический ИМД-МГ4 предназначен для определения морозостойкости тяжелых и легких бетонов на цементном вяжущем ускоренным дилатометрическим методом по ГОСТ 10060.3 при однократном замораживании образцов-кубов 100х100х100 мм по ГОСТ 10180 или кернов 100х100 мм и 70х70 мм по ГОСТ 28570.
Дилатометрический метод основан на связи морозостойкости материала с величиной «аномальных» объемных деформаций, измеряемых объемным дилатометром ИМД-МГ4 при охлаждении водонасыщенных образцов.

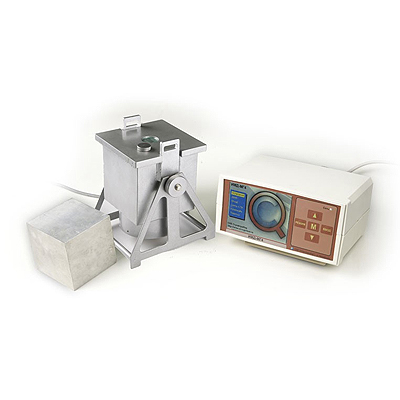

Измеритель ИМД-МГ4 состоит из блока управления с цветным графическим дисплеем, 1...3 измерительных камер и измерительной камеры со стандартным образцом-эталоном. Блок управления регистрирует температуру и объемные деформации испытываемых образцов, непрерывно отображая на дисплее изменение контролируемых параметров по каждой из измерительных камер в виде цветных графических зависимостей (по каждой камере своим цветом), фиксирует появление аномальных пиков и оценивает морозостойкость бетона.
Для детализации скачкообразных изменений разности объемных деформаций предусмотрена возможность масштабирования графических зависимостей.
Прибор оснащен функцией передачи данных на ПК. Получаемая в процессе измерений информация автоматически архивируется и маркируется датой и временем измерения. Предусмотрена возможность последующей распечатки архивированной информации и ее графического отображения на ПК.
Технические характеристики
Наименование характеристик |
ИМД-МГ4 |
Диапазон измерения объемных деформаций, см3 |
0,01..7 |
Диапазон измерения относительных объемных деформаций, см3 |
0,04 |
Абсолютная погрешность измерения температуры, °С |
± 0,2 |
Абсолютная погрешность измерения относительных объемных деформаций, см3 / см3 |
10 -5 |
Количество одновременно испытываемых образцов, шт |
1…3 |
Измерительная среда |
керосин |
Питание прибора |
Сеть 220 В / 50Гц ; |
Аккумулятор |
12 В / 1,3А-4 (бесперебойное) |
Габаритные размеры, мм: - измерительной камеры - блока |
190x225x210 230x160x110 |
Масса, кг: - измерительной камеры - блока управления управления |
3,0 1,7 |
Комплект поставки
Блок управления, измерительная камера (1...3 шт), измерительная камера со стандартным образцом, кабель связи с ПК, CD с программным обеспечением, упаковочный кейс, руководство по эксплуатации.
Гарантия 18 месяцев. Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
|
