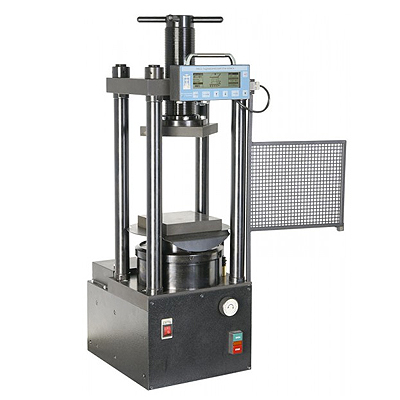

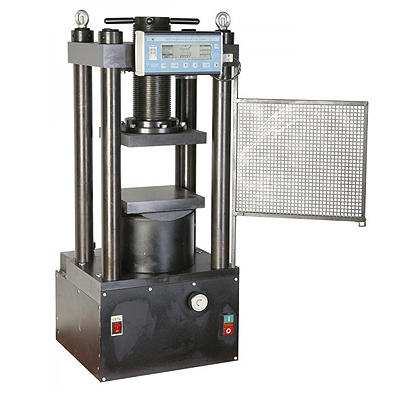

Прессы ПГМ-1000МГ4, ПГМ-1000МГ4-150 (с увеличенной предельной нагрузкой – до 150 тонн) и ПГМ-500МГ4 предназначены для испытаний на сжатие бетонных образцов по ГОСТ 10180 и кирпича по ГОСТ 8462. ПГМ-500МГ4-Щ имеет увеличенный ход поршня для испытания бетонных образцов и щебня на дробимость.

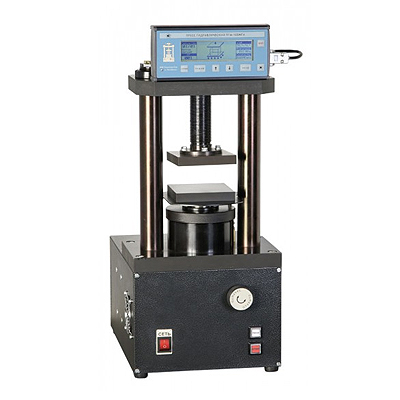

Испытательный пресс ПГМ-100МГ4 предназначен для испытаний на сжатие образцов из ячеистого бетона и раствора с размером грани до 10 см по ГОСТ 10180, ГОСТ 28570, цементных и гипсовых балок по ГОСТ 310.4 на сжатие и на изгиб. Пресс ПГМ-100МГ4 дополнительно обеспечивает возможность испытаний асфальтобетонных образцов по ГОСТ 12801.
Испытательные прессы (испытательные машины) снабжены электрическим приводом (сеть 220 В, 50 Гц) и тензометрическим силоизмерителем. Индикация ре-зультатов испытаний цифровая (графический дисплей с подсветкой шкалы). Пульт управления прессов (испытательных машин) обеспечивает ввод исходных данных (размер образца, скорость нагружения, номер серии), поддержание установленной скорости на-гружения и вычисление прочности бетона по результатам нагружения
Получаемые в процессе испытаний результаты автоматически архивируются, маркируются да-той и временем измерения и передаются на ПК с возможностью последующего документирования.
Технические характеристики
Наименование характеристик |
пгм-100мг4 |
пгм-500мг4 |
пгм-500мг4щ |
пгм-1000мг4 |
пгм-1000мг4-150 |
Диапазон нагрузок, кН |
2...100 |
10…500 |
10…500 |
20…1000 |
50…1500 |
Погрешность измерения нагрузки, % |
|
|
±1 |
|
|
Максимальная высота рабочего пространства, мм |
155 |
225 |
275 |
235 |
260 |
Ход винтовой подачи, мм |
115 |
170 |
170 |
145 |
170 |
Размер рабочего пространства в плане, мм |
140х140 |
195х195 |
195х195 |
260х260 |
245х245 |
Ход поршня рабочего цилиндра, мм |
10 |
10 |
50 |
10 |
10 |
Размер опорных плит, мм |
110х110 |
160х160 |
160х160 |
210х210 |
210х210 |
Диапазон поддержания скорости нагружения, МПа/с - бетон, раствор, МПа/с - гипс на изгиб/сжатие, МПа/с - цемент на сжатие/изгиб, кН/с - щебень на дробимость, кН/с |
0,6±0,4 1/2 2,4/0,05 - |
0,6±0,4 – 2,4/0,05 - |
0,6±0,4 - 2,4/0,05 1,5 |
0,6±0,4 - 2,4/0,05 - |
0,6±0,4 - 2,4/0,05 - |
Скорость деформирования асфальтобетонных образцов, мм/мин |
3±0,3 |
3±0,3 |
3±0,3 |
- |
- |
Габаритные размеры, мм, не более |
280х420х635 |
300х390х765 |
300х390х880 |
380х410х860 |
380х410х880 |
Масса, кг, не более |
60 |
120 |
130 |
200 |
220 |
Виды испытываемых материалов |
Бетон, раствор, пенобетон, асфальто-бетон, цементные игипсовые балки |
Бетон, раствор, половинки кирпичей, асфальто-бетон |
Щебень, бетон, раствор, половинки кирпичей, асфальто-бетон |
Бетон, кирпич, раствор |
Бетон, кирпич, раствор, шлакоблок |
Комплект поставки

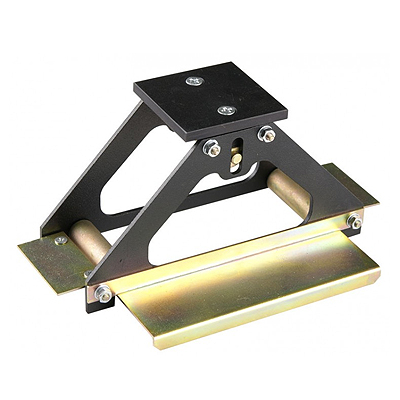

Пресс, пульт управления, упаковочная тара, руководство по эксплуатации, кабель связи с ПК, CD с программным обеспечением, сетевой адаптер. По спецзаказу: приспособление для испытания балок на изгиб (для ПГМ-100МГ4), плита для испытания кирпича (для ПГМ-1000МГ4), плита для испытания кирпича, плита для испытания шлакоблока (для ПГМ-1000МГ4-150). Связь с компьютером
Скачать программу для связи прибора с персональным компьютером.
Гарантия 18 месяцев. Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
|
