ИТП ИТП-МГ4.03/Х(II) «Поток» предназначен для измерения и регистрации плотности тепловых потоков, проходящих через однослойные и многослойные ограждающие конструкции зданий и сооружений по ГОСТ 25380 в процессе испытаний в климатических камерах.
Прибор также измеряет и регистрирует температуру воздуха внутри и снаружи помещения, позволяет определять сопротивление теплопередаче и термическое сопротивление ограждающих конструкций и изделий по ГОСТ 26254 и 26602.1.

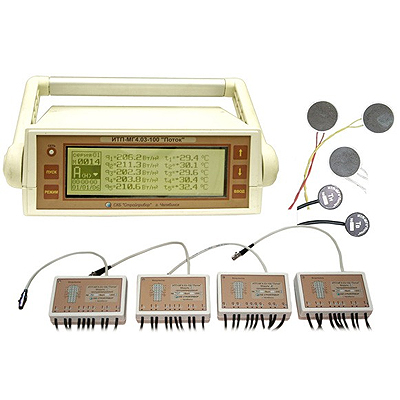

Прибор состоит из программируемых десятиканальных не автономных модулей и электронного блока, предназначенного для программирования и сбора информации, накопленной модулями. В комплект прибора может входить до десяти модулей различного назначения.
Прибор обеспечивает выполнение измерений одновременно по всем измерительным каналам подключенных модулей в ОПЕРАТИВНОМ режиме, а также в режиме НАБЛЮДЕНИЯ с автоматической регистрацией тепловых потоков, температуры воздуха через интервалы времени, установленные пользователем. Прибор оснащен функцией передачи данных на ПК и часами реального времени. Получаемая в процессе измерений информация автоматически архивируется и маркируется датой и временем измерения. Предусмотрена возможность графического отображения контролируемых параметров во времени, распечатка архивированной информации в виде таблиц.
Питание - сеть ~220В/50Гц, бесперебойное питание - аккумулятор 12В/1,3А-Ч
Технические характеристики
| Наименование характеристик |
ИТП-МГ4.03-100 «ПОТОК» |
| Диапазон измерения плотности тепловых потоков, Вт/м2 |
10…999 |
| Диапазон измерения температуры, С |
-30…+70 |
| Диапазон определения сопротивления теплопередаче, м2-К/Вт |
0,05…5 |
| Относительная погрешность измерения плотности тепловых потоков, не более, % |
±6 |
| Абсолютная погрешность измерения температуры, не более, °С |
±0.2 |
| Объем архивируемой информации, значений |
5000 на канал |
| Общее количество измерительных каналов |
10…100 |
Количество измерительных каналов модуля:
- канал теплового потока
- канал температуры |
Конфигурация по заказу |
| Длительность наблюдений (режим самописца), час |
1...400 |
| Интервал измерений (режим самописца), мин |
1...180 |
Габаритные размеры, мм:
- электронного блока
- модуля
- преобразователя теплового потока
- преобразователя температуры (контактный) |
205x140x85
120x75x35
ø10x52, ø27х2
ø12х4 |
| Масса прибора с одним модулем, не более, кг |
2,2 |
Комплект поставки
Электронный блок, модули с преобразователями теплового потока и температуры упаковочный кейс, паста теплопроводная, кабели связи с ПК, CD с программным обеспечением, руководство по эксплуатации.
Конфигурация поставляемых модулей - по спецзаказу.
Связь с компьютером
Скачать программу для связи прибора с персональным компьютером.
Гарантия 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
|
