Дефектоскоп предназначен для контроля качества сварных стыковых соединений стержней арматуры диаметром от 20 до 80 мм по ГОСТ 23858-79 при монтаже сборных и возведении монолитных ж/б конструкций теневым и зеркально-теневым методом.
Принцип работы основан на измерении ослабления ультразвуковых колебаний при наличии дефектов типа пор, трещин, раковин, непроваров, шлаковых включений в сварных соединениях.
Технические характеристики
| Величина опорного сигнала на испытательном образце стержня арматуры диаметром 40 мм, чувствительность, дБ, не менее |
20 |
| Ослабление сигнала на образце с нормированным дефектом, дБ |
15 ± 3 |
| Предел допускаемой основной погрешности измерения, дБ |
± 1 |
| Диапазон измерения отношения сигналов на входе приемника, дБ |
1 – 40 |
| Питание от встроенного аккумулятора напряжением, В |
3,7 |
| Потребляемый ток в режиме измерения, мА, не более |
390 |
| Потребляемый ток в остальных режимах, мА, не более |
94 |
| Габаритные размеры электронного блока (д,ш,в), мм |
175х78х25 |
| Масса, кг не более |
1,2 |
Комплект поставки

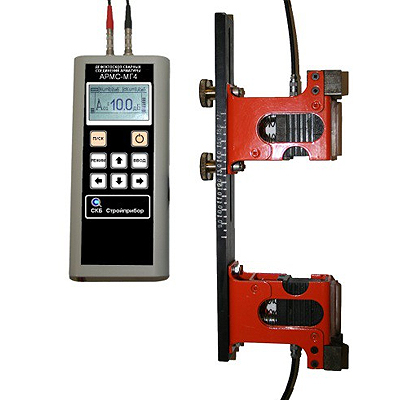

Электронный блок, ПЭП наклонные П121-2,5-65-002 (2шт) с комплектом сменных протекторов, приспособления для проведения контроля теневым и зеркально-теневым методами, руководство по эксплуатации, металлическая линейка, футляр
По спецзаказу поставляются дополнительно протекторы для контроля арматуры меньшего диаметра, CD с программным обеспечением, кабель для передачи данных в ПК.
Связь с компьютером
Скачать программу для связи прибора с персональным компьютером.
|
