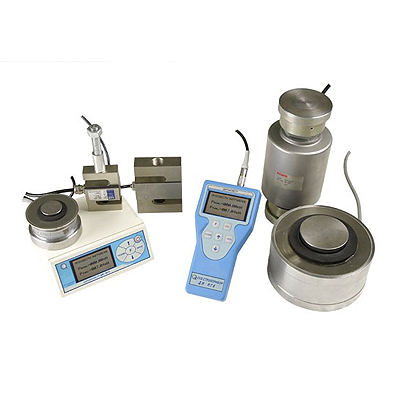

Электронные динамометры ДМ-МГ4 предназначены для измерений статических и медленно изменяющихся сил растяжения и сжатия, при калибровке и поверке в качестве рабочих эталонов 2-го разряда по ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».
Область применения динамометров – калибровочные лаборатории и метрологические службы предприятий, центры стандартизации и метрологии.
Динамометры обозначаются ДМХ-Н/Т-КМГ4, где:
− Х – вид измеряемой силы (Р – растяжение, C – сжа¬тие, У- универсальный);
− Н – наибольший предел измерений (НПИ), кН;
− К – класс точности (0,5; 1; 2).
− Т – вариант исполнения тензометрического датчика силы (1; 2; 3; 4; 5; 6; 7; 8; 9).
Предел погрешности динамометров классов 0,5; 1 и 2 соответственно ±0,12; ± 0,24 и ± 0,45 %.
Функциональные особенности динамометров:
-
Цифровой жидкокристаллический дисплей с функцией подсветки;
-
Возможность индикации абсолютных значений силы как в кН, так и в тс, функция фиксации пикового значения;
-
Возможность корректировки градуировочной характеристики в отдельных точках диапазона;
-
Режим передачи данных на ПК через USB порт;
-
Режим архивирования результатов измерения (100 серий по 20 результатов изме¬рений в серии);
-
Возможность обновления пользователем сервисных функций через USB порт;
-
Питание как от сети 220 В (сетевой адаптер), так и автономное (2 элемента типа АА).
Технические характеристики
| Наименование характеристик |
Тип динамометра |
ДМС-Н/Т-КМГ4
(сжатия) |
ДМР-Н/Т-КМГ4
(растяжения) |
ДМУ-Н/Т-КМГ4
(универсальный) |
Пределы измерений, кН:
− наибольший (НПИ) |
от 0,1 до 2000
(кл. точности 0,5 − от 1 до 2000) |
от 0,1 до 1000
(кл. точности 0,5 − от 1 до 2000) |
| − наименьший (НмПИ) |
≥ 2 %НПИ |
| Цена единицы младшего разряда, % НПИ |
0,001 |
Питание, В:
− при работе в автономном режиме
− при работе от сетевого адаптера |
3 (от 2 элементов AALR6)
6 |
Потребляемая мощность, Вт,
не более |
0,5 |
| Габаритные размеры электронного блока, не более, мм |
170х90х30 |
| Масса, не более, кг: − электронного блока |
0,3 |
− тензодатчика
(без нагрузочных опор
и узлов встройки) |
от 0,5 до 25 |
от 0,5 до 60 |
от 0,5 до 70 |
Комплект поставки
Электронный блок, тензометрический датчик силы, силовводящие элементы, соединительный кабель, сетевой адаптер, кабель связи с ПК, CD с программным обеспечением, руководство по эксплуатации, паспорт, методика поверки, укладочный кейс.
Гарантия 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
|
