ИТП-МГ4.03/Х(I) «Поток» предназначен для измерения и регистрации плотности тепловых потоков, проходящих через однослойные и многослойные ограждающие конструкции зданий и сооружений по ГОСТ 25380, через облицовку и теплоизоляцию энергообъектов при экспериментальном исследовании и в условиях эксплуатации.
Прибор также измеряет и регистрирует температуру воздуха внутри и снаружи помещения, позволяет определять сопротивление теплопередаче и термическое сопротивление ограждающих конструкций и изделий по ГОСТ 26254 и 26602.1

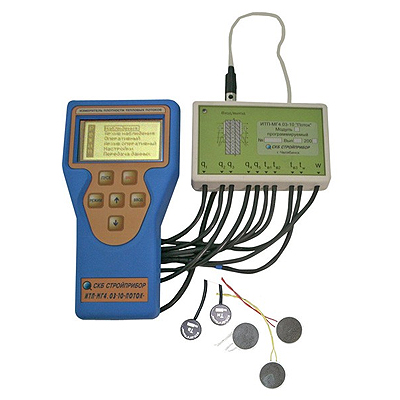

Прибор состоит из автономных программируемых десятиканальных модулей и электронного блока, предназначенного для программирования и сбора информации, накопленной модулями. Автономность модуля - до 400 часов (16,5 суток). В комплект прибора может входить до десяти модулей различного назначения. Питание модулей и электронного блока осуществляется от элементов АА. LR6 или от сетевого адаптера.
Прибор обеспечивает выполнение измерений каждым из модулей одновременно по десяти измерительным каналам в ОПЕРАТИВНОМ режиме, а также в режиме НАБЛЮДЕНИЯ с автоматической регистрацией тепловых потоков, температуры воздуха через интервалы времени, установленные пользователем. Прибор оснащен функцией передачи данных на ПК и часами реального времени. Получаемая в процессе измерений информация автоматически архивируется и маркируется датой и временем измерения. Предусмотрена возможность графического отображения контролируемых параметров во времени, распечатка архивированной информации в виде таблиц
Технические характеристики
| Наименование характеристик |
ИТП- МГ4.03-10 «ПОТОК» |
| Диапазон измерения плотности тепловых потоков, Вт/м2 |
10…999 |
| Диапазон измерения температуры, С |
-30…+70 |
| Диапазон определения сопротивления теплопередаче, м2-К/Вт |
0,05…5 |
| Относительная погрешность измерения плотности тепловых потоков, не более, % |
±6 |
| Абсолютная погрешность измерения температуры, не более, °С |
±0.2 |
| Объем архивируемой информации, значений |
2000 на канал |
| Общее количество измерительных каналов |
10…100 |
Количество измерительных каналов модуля:
- канал теплового потока
- канал температуры |
Конфигурация по заказу |
| Длительность наблюдений (режим самописца), час |
1...400 |
| Интервал измерений (режим самописца), мин |
1...180 |
Габаритные размеры, мм:
- электронного блока
- модуля
- преобразователя теплового потока
- преобразователя температуры (контактный) |
175х90х30
117х80х32
ø10x52, ø27х2
ø12х4 |
| Масса прибора с одним модулем, не более, кг |
1,5 |
Комплект поставки
Электронный блок, модули с преобразователями теплового потока, температуры воздуха, сетевой адаптер, упаковочный кейс, паста теплопроводная КПТ-8, кабели связи с ПК, CD с программным обеспечением, руководство по эксплуатации, паспорт.
Конфигурация поставляемых модулей - по спецзаказу.
Связь с компьютером
Скачать программу для связи прибора с персональным компьютером.
Гарантия 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
|
