Прибор ПДС-МГ4 предназначен для определения глубины забивки свай и локализации дефектов (деформации профиля поперечного сечения сваи, трещины) в свае, забитой в различные грунты. Прибор может так же использоваться в качестве двухканальной сейсмостанции, а также при обследовании других подземных строительных конструкций акустическими методами.
Принцип действия прибора основан на отражении механического колебания от раздела сред с разными физическими свойствами. При ударном воздействии в свае возникают собственные колебания частота которых зависит от геометрических размеров сваи и глубины залегания дефектов. В приборе предусмотрен режим спектральной обработки сигнала, при помощи которого можно проводить диагностику сваи по спектру колебаний.

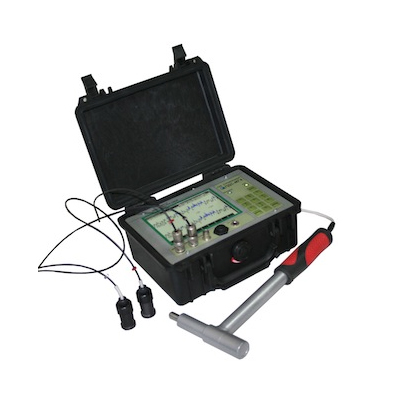

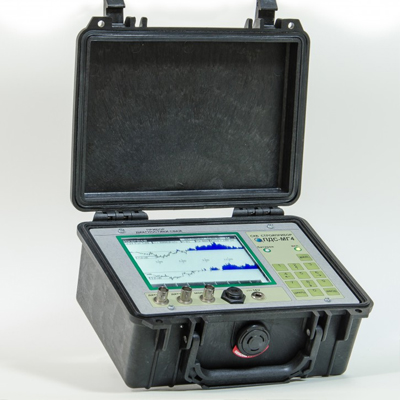

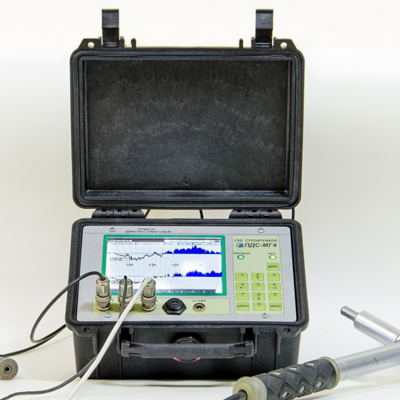

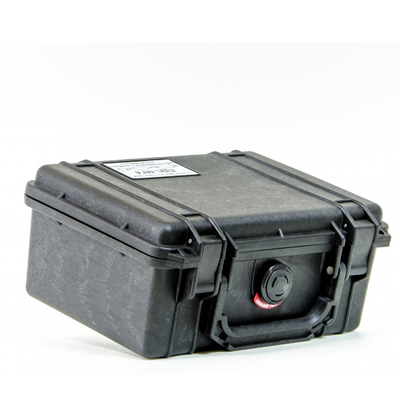

Прибор состоит из электронного блока, размещенного в ударопрочном корпусе фирмы PELI, из одного или двух (в зависимости от комплектации) сейсмоприемников, молотка с демпфером. По спецзаказу поставляются: молоток со встроенным пьезодатчиком для контроля силы удара; приспособления для установки датчиков на грунт; темпер для возбуждения упругих волн в грунте.
Прибор ПДС-МГ4 используется так же при сейсморазведке и спектральной сейсморазведке, используемой при обследовании выделенного под строительство инженерного сооружения участка. Прибор применяется при обследовании фундаментных плит на наличие пустот или разуплотнений грунта под подошвой плиты. Прибор можно использовать при обследовании ленточных фундаментов и насыпей.
|
Наименование характеристик
|
ПДС-МГ4
|
|
Цена, рублей (НДС не облагается)
|
см. таблицу ниже
|
|
Количество измерительных каналов
|
2
|
|
Рабочая полоса частот, Гц
|
10 - 8000
|
|
Частота дискретизации, кГц
|
62,5
|
|
Число отсчетов при измерении
|
2048 - 16384
|
|
Динамический диапазон, дБ
|
от 0 до 60
|
|
Регулируемый усилитель, дБ
|
от 0 до 26
|
|
Габаритные размеры, мм
|
240×200×110
|
|
Масса прибор, не более, кг
|
3
|
|
Комплектация и цена
|
Базовый комплект
поставки
|
Доп. комплектация 1
(диагностика свай)
|
Доп. комплектация 2
(диагностика свай и
сейсморазведка)
|
|
Цена, рублей (НДС не облагается)
|
150 000
|
164 000
|
179 800
|
|
Блок электронный ПДС-МГ4
|
1
|
1
|
1
|
|
Сейсмоприемник
|
1
|
1
|
1
|
|
Молоток ударный
|
1
|
1
|
1
|
|
Молоток с датчиком силы
|
|
1
|
1
|
|
Приспособления для крепления
сейсмоприемников на грунт
|
|
|
1
|
|
Темпер
|
|
|
1
|
|
Кабель связи с ПК
|
1
|
1
|
1
|
|
CD с программным обеспечением
|
1
|
1
|
1
|
|
Руководство по эксплуатации. Паспорт
|
1
|
1
|
1
|
|
Упаковочный футляр
|
1
|
1
|
1
|
Комплект поставки
Электронный блок, сейсмоприемник, молоток с демпфером, кабель USB, зарядное устройство, CD диск с программным обеспечением.
По спецзаказу: сейсмоприемник, молоток с встроенным пьезодатчиком, приспособление для установки сейсмоприемника на грунт, темпер.
|
